電動快速切斷閥

 切斷閥門系列     |      2021-03-30 15:59

概述

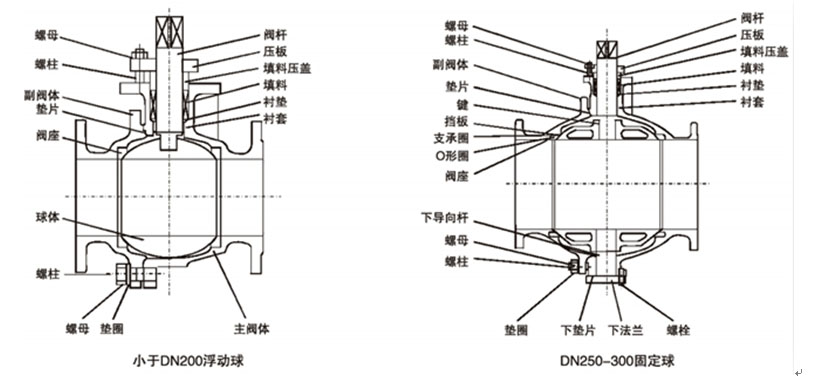

ZDRO系列電動0型切斷球閥由電動執行機構和0型球閥組成DN15~200為浮動球式，DN250~300為固定球式結構。
該閥結構緊湊、體積小、重量輕、裝拆維修方便、流道通楊、流阻小、密封性能好。閥座采用撓性的唇緣結構，具有磨損補償和中腔自動泄壓作用，因而密封可靠，使用壽命長。
廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
技術參數和性能
閥體

型式 直通鑄造球型閥
公稱通徑 DN15、20、25、32、40、50、65、80、125、150、200、250、300
公稱壓力 PN1.6、2.5、4.0、6.4MPa
法蘭標準 JB/T79.1(2)-94、GB/T9113.1(2)-2000
材料 鑄鋼ZG（230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
上腳蓋 與閥體成一整體-45~400℃
壓蓋型式 螺栓壓緊式
填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內組件
閥芯型式 球型閥芯
流量特性 快開特性
材料 鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2T）
額定行程 全開90°
執行機構
型式 3410R、PSQ、HQ電子式電動執行機構
輸入信號 1-5V·DC
電源電壓 220V/50HZ
環境溫度 -20~+70℃
閥體、閥內件標準材料組合及使用溫度范圍
R.TFE(F):二氧化鉬強化聚四氟乙烯
R.TFE(C):碳纖維強化聚四氟乙烯
HCr:鍍硬鉻
S.S:部分堆焊司太萊合金
閥體 ZG230-450、ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球芯 材料 304 304 304 316 316 316
處理 拋光 拋光 噴焊、拋光 拋光 拋光 噴焊、拋光
閥桿 材料 304 304 304 316 316 316
閥座 材料 R.TFE(F) R.TFE(F) 304、316 R.TFE(F) R.TFE(F) 316
處理 - - S.S - - S.S
泄漏等級 VI VI IV VI VI IV
使用溫度 2G3230-450 -5~+180 -5~+250 -5~+400 -5~+180 -5~+250 -5~+400
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 -45~+180 -45~+50 -45~+400 -45~+180 -45~+250 -45~+400


執行機構配置、允許壓差
公稱通徑 15 20 25 40 50 65 80 100 125 150 200 250 300
執行機構 3410RSA-05 3410RSA-10 3410RSA-20 3410RSA-50 3410RSA-60 3410RSA--100
△P（100KPa） 64 64 64 64 64 64 64 63 58 34 17 15 12





外形尺寸

單位：mm
公稱通徑 L H H1 ΦC H2
PN16 PN40 PN16 PN40
15 130 140 310 45 47.5 225 160
20 130 152 310 49 58.5 225 160
25 140 165 330 55 62.5 225 160
40 165 190 350 65 77.5 225 160
50 203 216 360 75 82.5 225 160
65 222 241 435 90 95 225 160
80 241 283 445 95 105 335 160
100 305 305 480 115 127.5 335 160
125 356 381 480 127 140 335 160
150 394 403 595 140 160 335 160
200 457 502 615 172.5 190 335 160
250 533 568 875 310 310 335 160
300 610 648 950 350 350 335 160

訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數
1、公稱通徑、額定流量系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性)
3、閥作用形式(電-關式或電-開式）
4、流量特性
5、閥前、閥后壓力
6、閥體、閥芯材料
7、輸入信號
8、是否帶附件，說明附件型號，以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口、配管；
5、真空條件下使用；
6、指定涂層顏色
7、特殊介質(氧氣、氯氣、氫氣)；
8、使用不銹鋼連接件；
