710同心高性能蝶閥 720偏心高性能蝶閥
| PARA-710系列高性能蝶閥的閥板與閥座具有獨特的結構設計，因此具有優良的切斷性能和耐久性能，是一種用途廣泛的調節閥。 | |
 |
|
 |
  |
 |
 |
| 本體形式 |
710
|
720
|
710 | |||
| 公稱通徑 |
3"(80A)～24"(600A) |
3"(80A)～60"(1500A) | ||||
| 公稱壓力 |
ANNSI Class 150～300·JIS 10K～20K |
|||||
| 流體溫度 |
-196～+500℃ |
-196～+600℃ | ||||
| 接接方式 |
對夾式 |
法蘭型
|
對夾式 | |||
| 閥體材質 |
SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M etc
|
|||||
| 閥板材質 |
SCPH2/WCB,SCS13A/CF8,SCS14A/CF8M etc
|
|||||
| 閥板處理 |
鍍硬鉻或堆焊司太萊合金
|
|||||
| 可調比 |
60度開度/25：1 90度開度/50：1
|
|||||
| 流量特性 |
近似等百分比（固有特性）
|
|||||

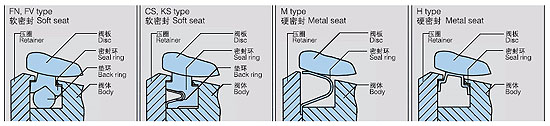

| 密封環的形式 |
|
FV | CS | KS | M | H |
| 密封環材質 |
強化聚四氟乙烯R.TFE
|
強化聚四氟乙烯R.TFE | 強化聚四氟乙烯R.TFE | KEL-F | SUS316 | SUS316 |
| 墊環的材質 |
NBR
|
VITON | SUS316 | SUS316 | -- | -- |
| 閥座泄漏量 |
微氣泡級
|
RATED Cv×0.01～0.00001% | ||||
| 執行機構 |

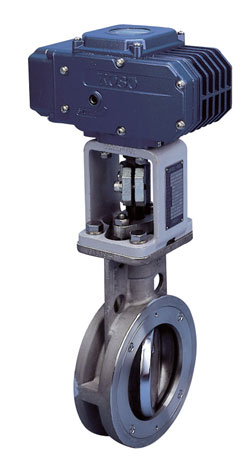

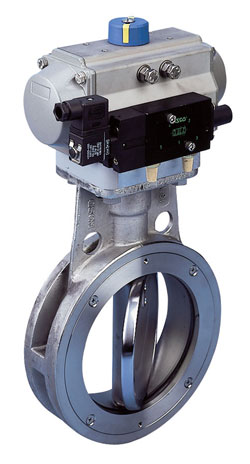

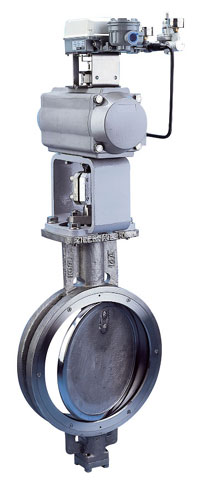

6300R，6400,6500R，7300RB:氣動活塞式執行機構
3500R,3600R:全電子式執行機構
5200R:氣動薄膜式執行機構 |
|||||
