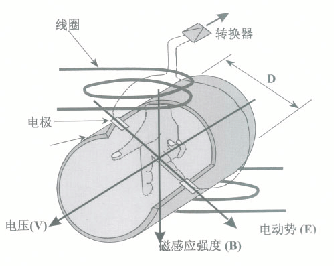

| FFM62系列電磁流量計由傳感器和轉換器兩大部分組成。傳感器典型結構如下圖所示，測量管上下裝有勵磁線圈，由轉換器提供勵磁電流產生磁場充滿測量管道，一對或多對電極裝在測量管內壁（與磁場方向垂直）與液體接觸來檢測并引出感應電動勢，通過電纜送到轉換器進行信號處理。測量管內壁安裝有絕緣襯里，形成高阻抗非磁性測量管道。襯里與被測流體接觸，不同腐蝕性、磨損性和溫度的流體選用不同類型的襯里。 |
 |
|
FFM62型智能電磁流量計測量原理是基于法拉第電磁感應定律：導電液體在磁場中做切割磁力線運動時，導體中產生感應電勢，其感應電勢E為： E=KBVD 式中： K---------------- 儀表常數 B---------------- 磁感應強度 V---------------- 測量管道截面內的平均流速 D --------------- 測量管道截面的內徑 測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動在測量電極上感應出一個與平均流速成正比的電壓，由此可以得出通過管道的體積流量為： Q=0.785DE / KB 式中： Q---------------- 體積流量 E---------------- 感應電壓 由此式可知，當測量管結構、磁場磁感應強度一定時，體積流量與感應電勢成正比。測量出感應電壓就可得到流過管道的體積流量。將感應電壓信號通過一對或多對與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA、頻率信號或Hart協議通訊的輸出。 |
|
FFM62系列智能電磁流量計是富沃得公司采用國際最新先進技術研制、開發的全智能型流量計，與傳統模擬的或非智能的電磁流量計有非常大的區別，尤其在測量精度、可靠性、穩定性、使用功能和使用壽命等方面有著明顯的優勢。 電磁流量計是高精度、高可靠性和使用壽命長的流量?jī)x表，在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中，富沃得公司都非常細致嚴密，全套采用美國富沃得的生產工藝和全套技術。我們還自行設計了一套國內目前最先進的，專用于電磁流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品長期的高品質。 FFM62系列智能電磁流量計特別設計了帶背光寬溫的英文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，減少了使用維護的麻煩。 |
||||||||||||||||||||||||||||||||||||||||||
| 特點： | ||||||||||||||||||||||||||||||||||||||||||
|

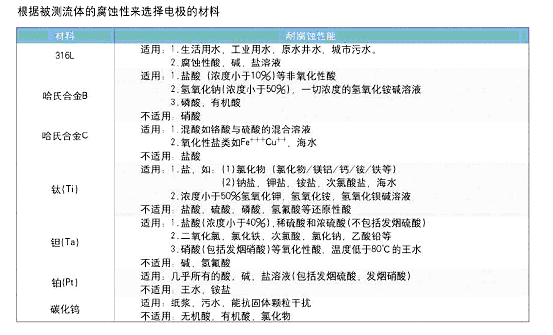

①流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。 ②測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。 ③由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為前5D后3D的管道直徑。 ④傳感器部分只有內襯和電極與被測液體接觸只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損，保證長期使用。 ⑤轉換器是美國富沃得公司多種專利技術的結晶，可以適用于各種導電流體的場合。采用了國際最新最先進的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點陣英文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等參數。 |
||||||||||||||||||||||||||||||||||||||||||
| 富沃得（上海）儀表有限公司采用特殊的生產工藝和優質的材料，確保產品的性能在長時間內保持穩定。產品廣泛地應用于水務（自來水、工業水、污水處理）、冶金、化工、紡織、造紙、電力、制藥、食品等工業。 | ||||||||||||||||||||||||||||||||||||||||||
|
