概    述——————————————
   DKYYR系列渦輪流量計是德克尼公司吸取了國內外流量?jī)x表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表.


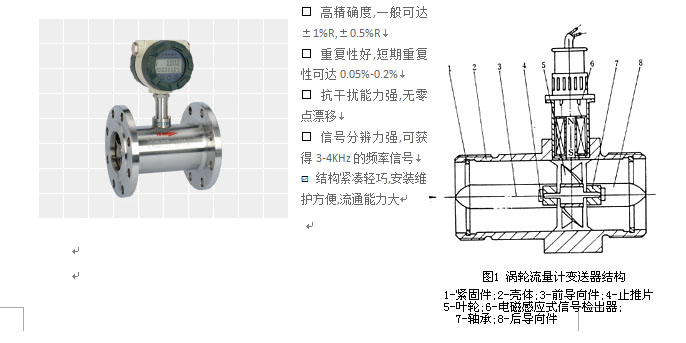

產品特點——————————————
□高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
□重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得 到極高的精確度，在貿易結算中是優先選用的流量計；
□輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
□可獲得很高的頻率信號（3~4kHz），信號分辨力強；
□范圍度寬，中大口徑可達1:20，小口徑為1:10；
□結構緊湊輕巧，安裝維護方便，流通能力大；
□適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
□專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
□可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。梁經理 15192533909


技術參數——————————————
1.技術性能：表1

儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋連接
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
精度等級 ±1%R、±0.5%R
量程比 1:10；1:15；1:20
儀表材質 304不銹鋼、316（L）不銹鋼等
被測介質溫度（℃） -20～＋120℃
環境條件 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號 脈沖頻率信號，低電平≤0.8V 高電平≥8V
供電電源 +12VDC 、+24VDC（可選）
信號傳輸線 STVPV3×0.3（三線制）
傳輸距離 ≤1000m
信號線接口 豪斯曼接頭
防爆等級 非防爆產品
防護等級 IP65


2.測量范圍及工作壓力：表2
儀表口徑 正常流量范圍（m3/h） 擴展流量范圍（m3/h） 常規耐受壓力（MPa） 特制耐壓等級（MPa）（法蘭連接方式）
DN 4 0.04～0.25 0.04～0.4 6.3 12、16、25
DN 6 0.1～0.6 0.06～0.6 6.3 12、16、25
DN 10 0.2～1.2 0.15～1.5 6.3 12、16、25
DN 15 0.6～6 0.4～8 6.3、2.5（法蘭） 4.0、6.3、12、16、25
DN 20 0.8～8 0.45～9 6.3、2.5（法蘭） 4.0、6.3、12、16、25
DN 25 1～10 0.5～10 6.3、2.5（法蘭） 4.0、6.3、12、16、25
DN 32 1.5～15 0.8～15 6.3、2.5（法蘭） 4.0、6.3、12、16、25
DN 40 2～20 1～20 6.3、2.5（法蘭） 4.0、6.3、12、16、25
DN 50 4～40 2～40 2.5 4.0、6.3、12、16、25
DN 65 7～70 4～70 2.5 4.0、6.3、12、16、25
DN 80 10～100 5～100 2.5 4.0、6.3、12、16、25
DN 100 20～200 10～200 2.5 4.0、6.3、12、16、25
DN 125 25～250 13～250 1.6 2.5、4.0
DN 150 30～300 15～300 1.6 2.5、4.0
DN 200 80～800 40～800 1.6 2.5、4.0


儀表分類——————————————
1．按儀表功能分類，DXYYR系列渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器

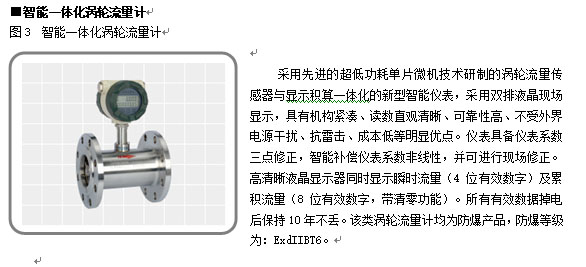

■智能一體化渦輪流量計
2．功能說明
■渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
按照不同的輸出信號，該類產品可分為DXYYR-□N型和DXYYR-□A型
DKYYR-□N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；
    DKYYR-□A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000
     該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖

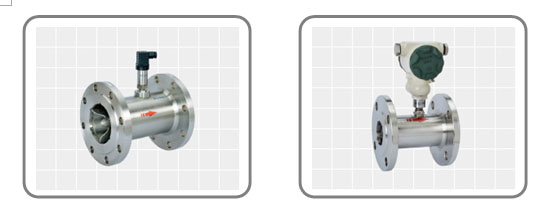

圖1 基本型傳感器/變送器                                圖2 防爆型 傳感器/變送器　





該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為L(zhǎng)WGY-□B型和LWGY-□C型
   DKYYR-□B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）； 無信號輸出功能。
   DKYYR-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。

儀表選型——————————————

型    號 說 明
DKYYR─ □ /□ /□ /□ /□ /□ /□
公稱
通徑		 4              4mm
6  6mm
10  10mm
15  15mm
20  20mm
25  25mm
32  32mm
40  40mm
50  50mm
65  65mm
80  80mm
100  100mm
125  125mm
150  150mm
200  200mm
類 型 N  傳感器型：+12V或24V供電，輸出三線制脈沖信號
A  變送器型：+24V供電，輸出二線制4～20mA
B  智能型：鋰電池供電，現場顯示無信號輸出
C  智能型：+24V供電，現場顯示并輸出二線制4～20mA
C1  智能型：+24V供電，現場顯示并帶有RS486通訊協議
C2  智能型：+24V供電，現場顯示并帶有HART通訊協議
精度等級 05  0.5級
10  1.0級
02    0.2級（協商訂貨，生產周期較長）
渦 輪
類 型		 W  擴展測量范圍
S  標準測量范圍
材 質 S  304不銹鋼
L  316（L）不銹鋼
防 爆 N  非防爆型
E  防爆型，ExdⅡBT6
壓力等級 N  常規   （參照表2）
H(x)  高壓   （參照表2）
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)?ldquo;公稱通徑”后加“（FL）”
    例如，選用一臺法蘭連接式防爆型渦輪流量計測量柴油，管道為DN40、現場需要顯示并遠傳電流信號，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：DXYYR-40(FL)/C/05/S/S/E/H16

安裝尺寸——————————————

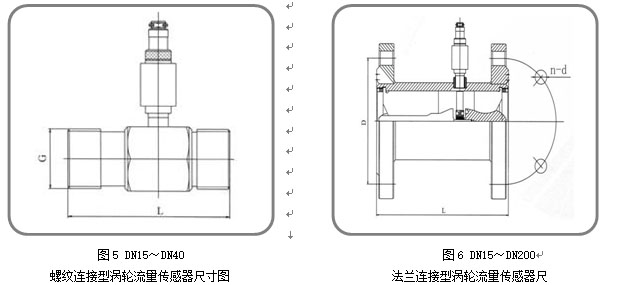

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖6、圖7、圖8，安裝尺寸見表4。

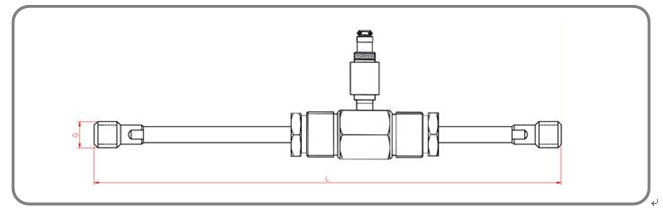

   圖4 DN4～DN10
   螺紋連接型渦輪流量傳感器（含直管段部分）尺寸圖




寸圖
  表4
公稱通徑 L(mm) G D(mm) d(mm) 孔數
4 295 G1/2
6 330 G1/2
10 450 G1/2
15 75 G1 Ф65 Ф14 4
20 80 G1 Ф75 Ф14 4
25 100 G5/4 Ф85 Ф14 4
32 140 G2 Ф100 Ф14 4
40 140 G2 Ф110 Ф18 4
50 150   Ф125 Ф18 4
65 170 Ф145 Ф18 4
80 200 Ф160 Ф18 8
100 220 Ф180 Ф18 8
125 250 Ф210 Ф25 8
150 300 Ф250 Ф25 8
200 360 Ф295 Ф23 12
